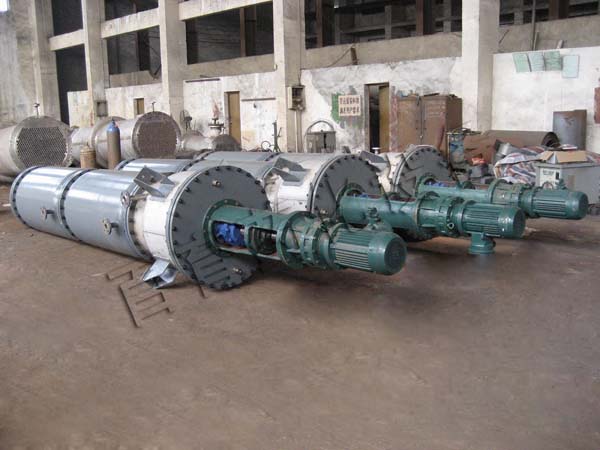

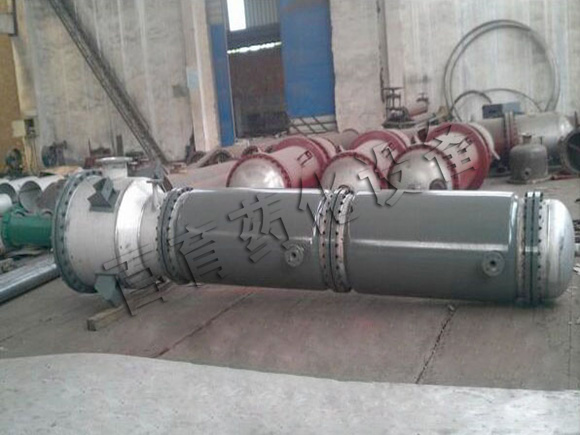

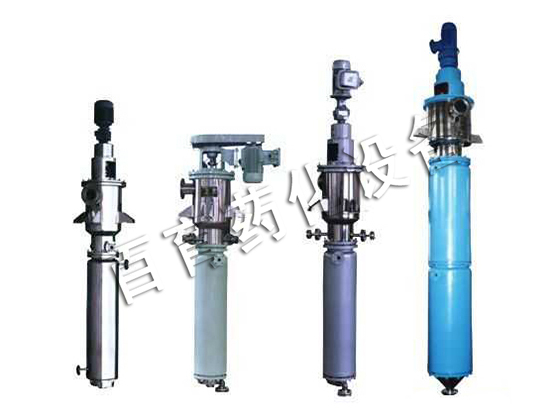

刮板式薄膜蒸發器是殼體外部裝有加熱蒸汽夾套，其里面裝有可旋轉的刮板，刮板由圓筒中心的旋轉軸帶動。原料液由設備上部沿切向加入后，在重力和旋轉刮板的帶動下，沿殼體的內壁面形成下旋的薄膜，完成液由底部排出器外，二次蒸汽則經除沫器后由上部排出。這種設備的優點是對物料的適應性很強，對高黏度、易結晶、易結垢、含懸浮物或兼有熱敏性料液的蒸發均適用。
它主要由加熱夾套和刮板組成，夾套內通加熱蒸汽，刮板裝在可旋轉的軸上，刮板和加熱夾套內壁保持很小間隙，通常為0.5～1.5 mm。料液經預熱后由蒸發器上部沿切線方向加入，在重力和旋轉刮板的作用下，分布在內壁形成下旋薄膜，并在下降過程中不斷被蒸發濃縮，完成液由底部排出，二次蒸汽由頂部逸出。在某些場合下，這種設備可將溶液蒸干，在底部直接得到固體產品。
